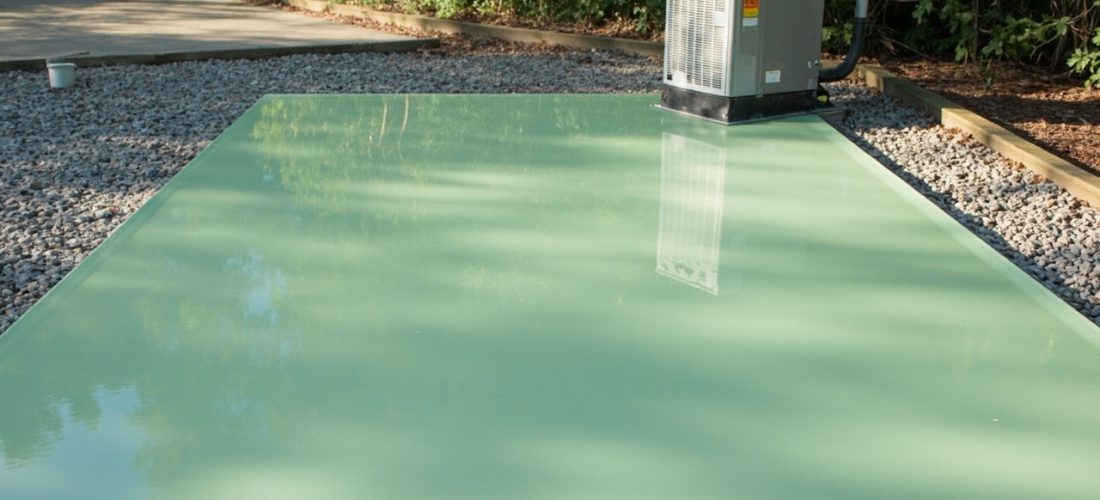

Une dalle en béton pour pompe à chaleur mérite autant d’attention que l’appareil lui‑même. Ce socle protège le groupe extérieur, limite les vibrations et évite les désordres liés à l’humidité. Après plusieurs installations sur des terrains très différents, je partage une méthode claire pour obtenir une base fiable, durable et facile à entretenir, avec des choix de matériaux et de finitions qui font la différence au quotidien.
Choisir le bon emplacement et anticiper les contraintes du groupe
Le positionnement influence à la fois la performance acoustique, l’accessibilité pour la maintenance et la tenue dans le temps. Cherchez un endroit dégagé des projections d’eau de toiture, éloigné des zones de passage et conforme aux distances du fabricant (arrière, côtés, façade soufflage). Un espace ventilé limite le recyclage d’air froid et le givrage.
Gardez en tête le cheminement des liaisons frigorifiques et électriques. Prévoyez des gaines, un coupe-circuit à proximité, et un évacuateur pour les condensats. Un terrain compact et peu argileux reste idéal. Si le sol est nerveux, un traitement spécifique renforcera la stabilité.
Préparer le sol: décaissement, stabilisation et couche drainante
Commencez par un décaissement sur la surface de la future dalle avec 20 à 25 cm de profondeur. Retirez racines, mottes et cailloux. Corrigez les points faibles: zones remaniées, remblais récents ou poches d’argile. L’objectif est d’obtenir une base homogène et portante.
Compactez en passes croisées avec une plaque vibrante. Le compactage bien mené évite la plupart des fissures de retrait différé. Sur terrains sensibles à l’eau, déroulez un géotextile anti-contaminant avant l’apport granulaire.
Créez un hérisson drainant en gravier concassé 10/20 de 8 à 10 cm, mis en place puis damé. Cette couche régule l’humidité, égalise les appuis et réduit les effets du gel. Gardez une surface plane, mais vous pouvez déjà ménager une très légère pente de 2 % éloignant l’eau du groupe.
| Couche | Épaisseur conseillée | Rôle |
|---|---|---|
| Sol compacté | 10 à 12 cm | Portance et stabilité |
| Gravier 10/20 | 8 à 10 cm | Drainage et répartition |
| Dalle armée | 12 à 15 cm | Résistance mécanique |
Ferraillage et coffrage: la « charpente » de votre dalle
Placez un treillis adapté aux charges et à la surface. Un treillis soudé ST25 couvre la plupart des cas domestiques. Relevez l’armature avec des cales pour qu’elle travaille dans le tiers inférieur de l’épaisseur, sans toucher le sol ni les bords. Pour une dalle de petite taille, l’ajout de barres en périphérie limite l’ouverture des fissures.
Montez un coffrage en planches droites et bien vissées. Contrôlez l’équerrage et l’altimétrie au niveau laser. Si vous prévoyez des ancrages, positionnez des fourreaux ou des réservations plutôt que de percer plus tard dans une zone armée.
Dosage, coulage et finitions: viser une base durable
Choisissez un béton courant de classe béton C25/30 pour un bon compromis durabilité/résistance. En gâchage sur place, respectez le rapport eau/ciment bas (0,45 à 0,55) pour limiter la porosité. Un plastifiant apporte l’ouvrabilité sans excès d’eau. Videz la cuve par passes, tirez à la règle, puis dressez à la taloche.
Vibrez légèrement à la barre pour chasser l’air sans désolidariser le treillis. Prévoyez un léger chanfrein en périphérie pour éviter les éclats. Protégez la surface de la pluie battante et du soleil direct. La cure du béton par bâchage ou arrosage léger maintient l’humidité nécessaire à une bonne hydratation.
Épaisseur, dimensions et tolérances utiles
- Épaisseur efficace: 12 à 15 cm armés, pour la plupart des groupes 40 à 150 kg.
- Surfaces: débord de 10 cm minimum tout autour des pieds de l’unité.
- Planéité: écart de 5 mm sous la règle de 2 m pour éviter les contraintes sur les fixations.
Détails qui changent tout: anti-vibratile, ancrages, évacuation
Insérez des bandes de désolidarisation entre la dalle et un mur voisin pour éviter la transmission des vibrations. Sous les pieds du groupe, installez des plots antivibratiles adaptés au poids. Pour la fixation, privilégiez des chevilles d’ancrage inox et rondelles larges, posées après repérage précis des entraxes.
Gérez l’eau: pente très légère vers l’extérieur, caniveau discret si besoin, et tuyau des condensats vers un point d’évacuation. En climat froid, soignez le dégivrage: la dalle ne doit pas créer de cuvette piégeant la glace. Un tapis caoutchouc sous l’unité facilite l’entretien et amortit les bruits parasites.
Dimensionner sa dalle en béton pour pompe à chaleur: règles pratiques
Les fabricants recommandent généralement 30 cm libres derrière, 20 cm latéraux, 50 à 70 cm face au soufflage. Pour les mono-splits compacts, une dalle de 70 × 100 cm suffit souvent; pour des unités plus imposantes ou doubles ventilateurs, visez 90 × 130 cm. Sur sol très meuble, augmentez la surface pour répartir la charge et réduire la pression au sol.
Si des pas japonais ou un dallage voisin existent, évitez les appuis partagés: la dalle doit travailler seule. En zone sujette au gel, la couche drainante et la pente évitent le soulèvement. Adaptez le ferraillage si la dalle dépasse 1,5 m de côté ou si une clôture ou un auvent y est solidaire.
Séchage, décoffrage et mise en service: le bon tempo
Le décoffrage peut se faire vers 48 à 72 h selon la météo. Ne percez ni ne chargez fortement avant 7 jours. Pour poser l’unité, j’attends souvent la première semaine révolue afin d’éviter toute marque ou arrachement de surface. La résistance finale arrive à 28 jours; les serrages définitifs se font généralement après ce cap.
Par forte chaleur, humidifiez en fin de journée et protégez sous film pour limiter la fissuration. Par temps froid, utilisez des adjuvants accélérateurs approuvés par le fabricant du béton et évitez de couler en dessous de 5 °C sans précautions spécifiques.
Budget, matériel et alternatives crédibles
Pour une dalle de 0,9 × 1,2 m en 12 cm d’épaisseur avec armature, comptez matériaux et consommables entre 120 et 250 € selon région et approvisionnement. La location d’une plaque vibrante et d’une bétonnière peut ajouter 50 à 100 €. La main-d’œuvre d’un maçon varie largement; comparez au contexte d’un chantier global.
Des alternatives existent: dalles préfabriquées posées sur lit de gravier, plots béton reliés par une semelle acier, micro‑pieux vissés avec cadre métallique. Ces solutions accélèrent la pose mais exigent une précision millimétrée pour l’alignement et la dissipation des vibrations. Pour cadrer votre budget PAC dans son ensemble, ce guide sur le coût d’installation d’une pompe à chaleur peut aider à prioriser.
Erreurs fréquentes à éviter
- Couler une dalle sur terre non compactée ou chargée en argile gonflante.
- Oublier un dispositif d’évacuation des condensats ou créer une contre‑pente.
- Surdoser l’eau pour « faciliter » le tirage: perte de résistance et porosité.
- Fixer l’unité avant la prise suffisante ou percer dans les armatures.
- Appuyer la dalle contre un mur: transmission des vibrations et fissures.
Pour un panorama élargi des pièges de chantier, ce focus sur les erreurs de maçonnerie à éviter complète utilement la préparation.
Retour d’expérience: trois cas concrets et ce qu’ils m’ont appris
Terrain argileux en lotissement. La première dalle a été coulée après une semaine pluvieuse, sol spongieux. Malgré un gravier présent, la compaction était insuffisante. De fines microfissures sont apparues au premier été. Depuis, je double la densité de compactage et j’allonge le temps de cure du béton sous bâche. Plus aucun problème.
Pose en mi‑saison, vent soutenu. La dessiccation rapide marquait la surface. J’ai testé un produit de cure pulvérisable et un voile humide les trois premiers jours. La teinte est restée uniforme et la surface plus fermée, plus simple à nettoyer après les épisodes de pollen.
Nuisances vibratoires près d’une chambre. Malgré une dalle parfaite, la résonance passait par la façade. L’ajout de plots antivibratiles sous les pieds et d’une bande de désolidarisation en périphérie a réduit sensiblement le bourdonnement perçu à l’intérieur.
Check‑list finale pour une base stable et durable
- Emplacement ventilé, accessible, conforme aux distances; cheminements prévus pour les fluides.
- Décaissement propre, compactage croisé, hérisson drainant bien damé, pente de 2 % vers l’extérieur.
- Armature adaptée: treillis soudé ST25 calé, réservations pour fixations et conduites.
- Coulage avec béton C25/30, rapport eau/ciment maîtrisé, protection et cure du béton.
- Fixations en chevilles d’ancrage inox, bandes de désolidarisation, évacuation des eaux maîtrisée.
Une dalle bien pensée se fait oublier pendant des années. Prenez le temps des bons réglages au départ, vous gagnerez en silence, en fiabilité et en confort de maintenance. Si vous planifiez un chantier global autour de votre PAC, ajustez vos arbitrages budget/temps/saisonnalité pour que la base arrive prête au moment de l’installation.
